Introdução:

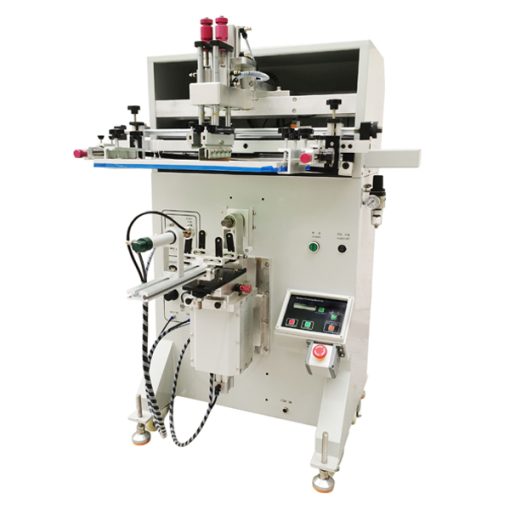

AP-300 A máquina de impressão de tela redonda é acionada pneumaticamente. Trata-se de uma impressora de tela universal controlada por placa PCB com um diâmetro máximo de impressão de 75 mm. Essa máquina é adequada para a impressão de produtos redondos / cilíndricos e ovais de pequeno porte. Por exemplo, pequenos tubos, copos, garrafas e outros recipientes redondos.
Recursos padrão:
- Controlado eletropneumaticamente
- Configuração programável
- Controle pneumático com amortecedores
- Elevador de cabeça vertical com trava para cima/para baixo
- Rolamentos lineares de esferas em eixos endurecidos
- Controlado por pedal
- Inclinação, inclinação e altura do rodo ajustáveis
- Ajuste do ângulo da moldura da tela
- Barra de fixação universal para montagem de ferramentas personalizadas
- Sistema de enchimento da garrafa com regulador
- A inflação da garrafa é sincronizada com o ciclo de impressão
- Pressão regulada do rodo com medidor de pressão
- Niveladores de piso e rodízios
- Botão de parada de emergência / Proteção de segurança opcional
Especificações:
| Número do modelo: | AP-300 |
| Sistema de acionamento: | Pneumático |
| Curso para cima/para baixo do quadro: | 100 mm (3,94″) |
| Área máxima de impressão redonda:
Área mínima de impressão redonda: Área máxima de impressão oval: |
75 mm (2,95″) Ø
15 mm (0,59″) Ø 230 mm (9,06″) Comprimento do arco |
| Tamanho da mesa de trabalho: | 200 x 300 mm |
| Ajuste da tabela: | X,Y ± 15 mm / θ 15 ° |
| Tamanho máximo do quadro da tela: | 280 x 430 mm |
| Espessura da moldura da tela: | 18 - 25 mm |
| Ângulo do rodo: | 0-15° |
| Velocidade do ciclo de impressão: | 1.980 ciclos/hora |
| Velocidade do rodo: | 33/min |
| Pressão do rodo: | 2 - 4 Barras |
| Fonte elétrica: | 110V/220V 50-60Hz 50W |
| Entrada de pressão de ar: | 80 psi |
| Consumo de ar: | 0,7 L/ciclo |
| Peso da máquina: | 130 kg |
| Peso da máquina (incluindo a embalagem): | 170 kg |
| Dimensões (C x L x A): | 850 x 830 x 1.280 mm |
| Dimensões da caixa: | 980 x 870 x 1.410 mm |
